Air Flow and Air Press

Il flusso d'aria Q, noto anche come portata, è il flusso d'aria che passa attraverso la sezione di uscita del ventilatore (o la sezione di ingresso dell'aria) in tempo unitario.L'unit à è generalmente CFM, ossia piedi cubi al minuto, o CMM, ossia metri cubi al minuto;

Le unità utilizzate nel sistema di rimozione delle polveri sono m3/s o m3/h.

Il flusso d'aria del ventilatore può essere misurato secondo il metodo sperimentale o può essere calcolato mediante calcolo, la formula di calcolo è la seguente

L -- il flusso d'aria del respiratore, m3/s;

D2--- diametro esterno del girante di ventilazione, m;

Q1 -- coefficiente di flusso, relativo al modello di ventilatore;

2 -- la velocità circolare del diametro esterno del girante, m/s, μ2=

(m/s);

N -- velocità di ventilazione, r/min. 123456890 flusso di aria può essere regolato modificando la velocità o può essere controllato dal cancello, prestare attenzione alla velocità massima non può superare la velocità specificata.

P si riferisce alla differenza di pressione generata tra l'uscita dell'aria e l'ingresso dell'aria dal ventilatore.L'unit à è generalmente la colonna d'acqua mm, cioè la colonna d'acqua millimetrica (simile alla colonna di mercurio millimetro che misura la pressione atmosferica, ma a causa della piccola differenza di pressione, l'unità è generalmente la colonna d'acqua).

La pressione del vento è la differenza tra la pressione totale dell'ingresso del ventilatore e l'uscita.L'unit à è mmH2O.

La seguente formula può essere espressa come:

H＝ 961;H1μ22

H -- la pressione totale del respiratore, mmH2O;

ρ densità di gas, kg/m3;

H1 -- coefficiente di pressione, relativo al tipo di lama, è 0.4~0.6 per il tipo di retromarcia e 0.6~0.8 per il tipo radiale;

La formula anteriore è 0.8~1.1.

La pressione del vento può essere regolata cambiando la velocità del ventilatore o controllata da un cancello.

Probabilmente vi è stato detto che i ventilatori centrifughi hanno una pressione maggiore e capacità di flusso d'aria inferiore rispetto ai ventilatori assiali.Tuttavia, i ventilatori assiali hanno capacità di flusso d'aria superiore e di pressione inferiore. Cosa e'&35;39;è la verità su

Probabilmente vi è stato detto che i ventilatori centrifughi hanno una pressione maggiore e capacità di flusso d'aria inferiore rispetto ai ventilatori assiali.Tuttavia, i ventilatori assiali hanno capacità di flusso d'aria superiore e di pressione inferiore. Cosa e'&35;39;è la verità su

diversi tipi di ventilatori e soffiatori in termini di flusso d'aria e nbsp;? Pressione aerea:

Pressione aerea:

Pressione aerea:

1 N/M = 1 Pa (Pascal).

Così 1 bar è uguale a 10 Pa 123456890 1 mm Aq = 1 Kp/M =9.8 Pa

1 in H2 O= 25.4mm H2 O= 25.4mm Aq (Aq = Aqueous)

Sia il flusso d'aria che la pressione d'aria descritta dal prodotto ventilatore sono i valori massimi sotto lo stato ideale,vale a dire il volume dell’aria in condizioni di non differenza di pressione tra l’ingresso del ventilatore e l’uscita (il volume massimo dell’aria) e la differenza tra la camera dell’aria e la pressione dell’aria esterna in condizioni di soffiaggio del ventilatore nella camera dell’aria chiusa fino a quando il volume dell’aria non è zero (la pressione statica massima).

Non sono due indicatori di prestazione indipendenti, ma vincoli reciproci, e il rapporto tra portata e pressione è il rapporto nella meccanica dei fluidi - la quantità di vento diminuisce con l'aumento della differenza di pressione,

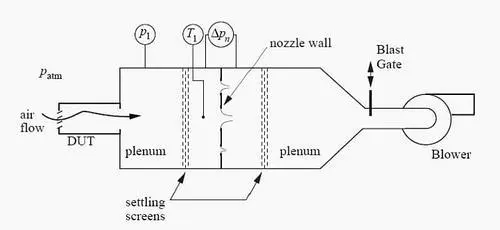

La misura del flusso d'aria e della pressione deve essere effettuata con l'aiuto di un tester del tunnel eolico;

Standard of Air Conditioning and Press Testing: Standard of American AMCA-210 (Air Moving and Conditioning Association)

Allo stesso tempo, la scelta del ventilatore, è necessario considerare l'attenuazione del sistema;

La pressione statica è definita come la pressione esercitata da un gas sulla superficie di un oggetto parallelo al flusso.

Colloquialmente parlando: la pressione statica si riferisce alla pressione per superare la resistenza dei tubi.

La pressione dinamica è definita come la conversione dell'energia cinetica necessaria nel flusso di gas in forma di pressione.

Colloquialmente, la pressione dinamica è la pressione che spinge il moto avanti del gas.

Pressione totale = pressione statica + pressione dinamica 123456890 La pressione totale è la differenza tra la pressione totale di presa e la pressione totale di ingresso

Pressione statica è la pressione totale del ventilatore per ridurre la pressione dinamica all'uscita del ventilatore (insieme alla resistenza)

La pressione dinamica è la resistenza P generata da se stessa quando l'aria scorre.Pressione dinamica =0.5* densità * velocità del vento squadrata 123456890 P = P(statica) + P(dinamica)

1.Dopo che due ventilatori con lo stesso modello e la stessa velocità di rotazione sono collegati in parallelo, il flusso d'aria più alto è circa 90% del flusso d'aria di due ventilatori, e la pressione dell'aria è uguale alla pressione di un singolo ventilatore.

2.Dopo che due ventilatori con lo stesso modello e la stessa velocità sono collegati in serie, la pressione dell'aria è il doppio di quella di un singolo ventilatore, e il flusso d'aria è uguale al flusso d'aria di un singolo ventilatore.

3.I due modelli sono utilizzati in parallelo a diverse velocità.Il flusso d'aria è uguale a quello del ventilatore più grande, e la pressione dell'aria non è sovrapposta.

4.I due modelli sono diversi e ruotano a velocità diverse, e il più grande viene utilizzato nella serie prima dell'impostazione.La pressione dell'aria è inferiore a quella di un singolo ventilatore, e il flusso d'aria è uguale a quello del più grande
